保卫蓝天的小战士：双模压差传感器

2020/11/17 10:02:50 森萨塔科技 acqiche

随着人们的环境意识日益增强，尾气排放法规日益严苛，要求我们采用更多的措施来减少汽车排放废气中的有害成分，如安装尾气后处理系统汽油颗粒捕集器（GPF）。

尾气后处理系统的性能很大程度上取决于所配套适用的传感器。

压差传感器用于测量GPF进出口两端的压差，以便OBD诊断颗粒捕集器的堵塞与移除，同时用于“再生”过程的闭环控制。为此，森萨塔科技基于微机电（MEMS）技术，开发了用于GPF系统的双模压差传感器，满足了严苛的排气工作环境的要求。

相较于压差传感器，双模压差传感器增加了下游相对压力的信号，可以满足部分OEM对提高GPF移除及后端管路脱落诊断的要求。森萨塔科技的双模压差传感器是建立在丰富的技术经验与专业化产品的基础之上，在该领域发挥重要作用。

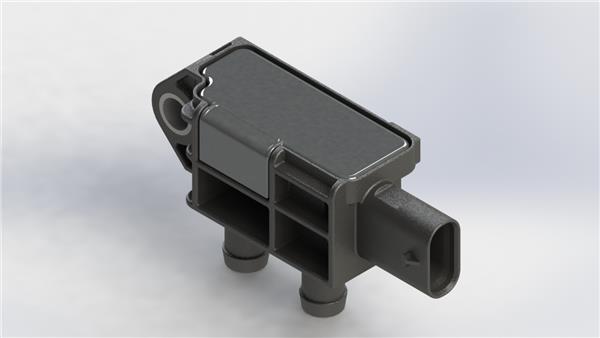

森萨塔科技

双模压差传感器的工作原理为：GPF上游和下游的压力端口分别与双膜压差传感器的P1和P2两个压力端口相接。

传感器内部的两个压力敏感元件分别与上游和下游的气压相通，压力在敏感元件上产生的微小变形通过惠斯通电桥输入到ASIC中，ASIC对该微小信号进行放大和处理后输出SENT数字信号供车载电脑（ECU）使用。

双模压差传感器具有如下优势和特性：第一，该传感器采用两个敏感元件与一个芯片完成两路信号的处理，获得GPF压差和下游相对压力信号；第二，采用SENT信号，实现三根PIN输出压差和相对压力两个信号；第三，感应元件由特殊凝胶保护，采用陶瓷基板和耐蚀导线，耐受尾气环境；第四，拥有优越的排水性能和防结冰设计；第五，调制电路具有实时温度补偿，保证在不同温度段的高精度输出。

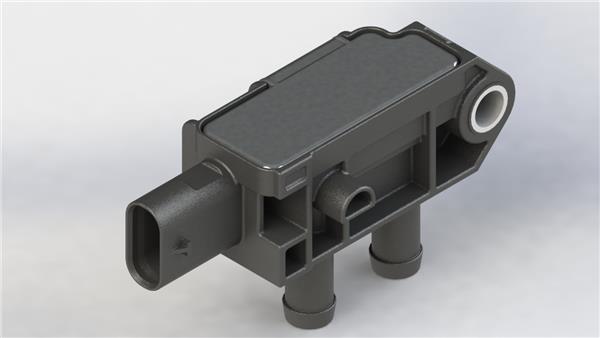

森萨塔科技
